Комплектные трансформаторные подстанции наружной установки КТПНУ мощностью от 100 до 2500 кВА
НАЗНАЧЕНИЕ
Прием электрической энергии трехфазного переменного тока частотой 50Гц, номинальным напряжением 6(10) кВ, преобразование его в напряжение 0,4 кВ и распределения по потребителям.
ПРИМЕНЕНИЕ
для электроснабжения служб нефтяной, газовой промышленности, промышленных предприятий, торгово – складских, офисных и спортивно – развлекательных комплексов, объектов ЖКХ.
КТПНУ состоят из отдельных утепленных блок–боксов
размеры: длина – до 12 м; ширина – до 3,4 м; высота – до 3,5 м.
КОНСТРУКЦИЯ
блок – бокс состоит из сварного металлического каркаса, основание – из швеллеров и закрывается снизу оцинкованным профилированным листом. Пол выполнен из рифленой стали и утеплен матами. Маты от попадания влаги с двух сторон закрыты полиэтиленовой пленкой. Стены и потолок блок контейнеров с наружной и внутренней сторон выполнены из утепленных сэндвич панелей с негорючим наполнителем.
В КТПНУ устанавливается следующее оборудование:
- - распределительное устройство высокого напряжения (РУВН);
- - распределительное устройство низкого напряжения (РУНН);
- - силовые трансформаторы.
РУВН комплектуется шкафами ввода высокого напряжения, ячейками КСО.
РУНН комплектуется панелями ЩО 70 или шкафами РУНН двустороннего обслуживания с выдвижными автоматическими выключателями.
В КТПНУ устанавливаются распределительные трансформаторы: сухие или масляные.
КОМПЛЕКТАЦИЯ
подстанции комплектуются оборудованием отечественных и зарубежных заводов – изготовителей по согласованию с Заказчиком на основании Опросного Листа.
Блок – боксы с оборудованием доставляются автомобильным или железнодорожным транспортом на место монтажа, где производятся стыковка их между собой, электромонтажные, пусконаладочные работы.

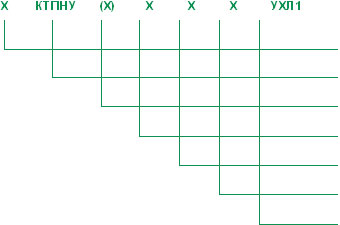

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
- Количество трансформаторов
- Комплектная трансформаторная подстанция наружной установки
- Тип трансформатора: С – сухой; М – масляный
- Мощность силового трансформатора, кВА
- Номинальное напряжение на стороне ВН, кВ
- Номинальное напряжение на стороне НН, кВ
- Вид климатического исполнения
Основные технические характеристики
| Наименование параметра | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Мощность силового трансформатора, кВА | 160; 250; 400; 630; 1000; 1600; 2500 | ||||||
| Номинальное напряжение на стороне ВН, кВ | 6; 10 | ||||||
| Наибольшее рабочее напряжение на стороне ВН, кВ | 7,2; 12 | ||||||
| Номинальное напряжение на стороне НН, кВ | 0,4 | ||||||
| Номинальный ток сборных шин на стороне НН, кА | 0,4
| 0,58 | 0,91 | 1,45 | 2,31 | 3,61 | |
| Ток термической стойкости на стороне ВН при длительности 1с, кА | 20 | 20 | 20 | 20 | 31,5 | 31,5 | |
| Ток электродинамической стойкости на стороне ВН, кА | 51 | ||||||
| Ток термической стойкости на стороне НН при длительности 1с, кА | 10 | 25 | 25 | 25 | 30 | 40 | |
| Ток электродинамической стойкости на стороне НН, кА | 25 | 25 | 50 | 50 | 70 | 100 | |
| Номинальное напряжение вспомогательных цепей, В:
– оперативного тока и вспомогательных цепей – цепей освещения камер | =110; =220; ∼100; ∼220; ∼36 | ||||||
| Исполнение ввода/вывода на стороне ВН | воздушный;
кабельный | ||||||
| Исполнение ввода/вывода на стороне НН | воздушный;
кабельный | ||||||
| Уровень изоляции по ГОСТ 15161:
– с масляным трансформатором – с сухим трансформатором | нормальная;
облегченная | ||||||
| Степень защиты по ГОСТ 14254 | IP23, IP34 | ||||||
| Степень огнестойкости по СНиП 21-01-97 | ΙΙ | ||||||
Заказ КТПНУ
Заказ осуществляется на основании Заявки Заказчика и заполненного Опросного Листа.
